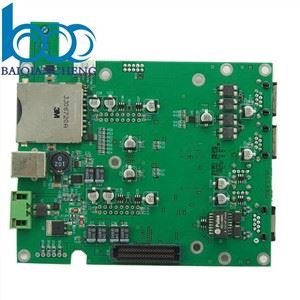

PCBA dizajn za mogućnost izrade (DFM) i integritet signala: Omogućivanje elektronike sljedeće-generacije
Kako se elektronički sustavi razvijaju prema višim frekvencijama (5G/6G), većoj integraciji (sustav-na-čipu, SoC) i minijaturizaciji (nosivi uređaji, IoT senzori), dizajn PCBA više nije samostalan "inženjerski zadatak", već više{4}}disciplinarni proces koji mora uravnotežiti električne performanse, mehaničku pouzdanost i izvedivost proizvodnje. Dizajn za proizvodnost (DFM) i Integritet signala (SI) dva su međusobno ovisna stupa koja određuju može li se PCBA masovno -proizvesti učinkovito uz ispunjavanje strogih specifikacija izvedbe. Napredne DFM/SI metodologije, ukorijenjene u elektromagnetskoj teoriji, toplinskom inženjerstvu i poznavanju procesa proizvodnje, ključne su za prevladavanje izazova elektronike sljedeće-generacije.
1. Napredni DFM: Premošćivanje dizajna i proizvodnje
Moderni DFM nadilazi provjeru-osnovnih pravila (npr. minimalna širina traga, razmak između komponenti) kako bi optimizirao dizajn za automatiziranu proizvodnju, smanjio troškove i povećao pouzdanost:
Optimizacija postavljanja komponenti za SMT sklop: Korištenje DFM softvera (npr. Valor NPI, Mentor Xpedition) za simulaciju procesa postavljanja SMT-a, osiguravajući da su komponente raspoređene tako da minimiziraju izmjene mlaznica stroja (skraćujući vrijeme ciklusa za 15-20%) i izbjegavajući sukobe postavljanja. Za PCB-ove visoke-gustoće, "postavljanje matrice" pasiva (veličina 0402/0201) i usmjereno poravnanje polarnih komponenti (npr. diode, kondenzatori) smanjuju pogreške odabira-i-postavljanja (ciljanje<0.1% defect rate). Additionally, thermal-aware placement separates high-power components (e.g., voltage regulators) from heat-sensitive parts (e.g., MEMS sensors) to prevent thermal-induced failures.
PCB raspored za automatiziranu inspekciju i testiranje: Designing test points (diameter ≥0.4mm, spacing ≥1.27mm) in accessible areas to enable in-circuit testing (ICT) and flying probe testing. DFM tools generate "testability reports" to identify untestable nets and recommend additional test points, ensuring >98% pokrivenost komponenti i lemljenih spojeva. Za BGA i QFP komponente, "usmjeravanje izlaza" (fan-out dizajn) s mikroprozorima (promjer<0.2mm) ensures solder joints are visible to AOI/X-ray inspection, reducing hidden defect risks.
Cijena-Optimiziran odabir materijala i procesa: DFM analiza procjenjuje kompromise-između PCB 层数 (4-16 slojeva), materijala supstrata (FR-4 naspram visokofrekventnih laminata) i proizvodnih procesa (lasersko bušenje naspram mehaničkog bušenja) kako bi se smanjili troškovi bez ugrožavanja performansi. Na primjer, korištenje "panelizacije" (raspoređivanje više PCB-ova na jednu ploču) sa standardiziranim veličinama ploča (npr. 18"×24") smanjuje rasipanje materijala (ciljanje<5% waste rate) and improves production efficiency.
2. Integritet signala (SI) i integritet napajanja (PI) za -brze dizajne
Uz frekvencije signala veće od 10 GHz (npr. 5G primopredajnici, PCIe 5.0 sučelja) i gustoće snage koje dosežu 100 W/cm² (npr. AI procesori), SI i PI postali su kritična ograničenja dizajna. Napredna SI/PI analiza osigurava širenje signala bez izobličenja i stabilnu isporuku energije:
Elektromagnetska kompatibilnost (EMC) i smanjenje preslušavanja: Korištenje alata za 3D elektromagnetsku simulaciju (npr. Ansys HFSS, CST Studio Suite) za modeliranje širenja signala i predviđanje preslušavanja između susjednih tragova. Tehnike projektiranja kao što su diferencijalna signalizacija (npr. USB 3.2, HDMI 2.1), usklađivanje impedancije (kontrolirani tragovi impedancije: 50 Ω za RF, 90 Ω za diferencijalne parove) i particioniranje u ravnini uzemljenja smanjuju elektromagnetske smetnje (EMI) i osiguravaju usklađenost s EMC standardima (npr. CISPR 22, FCC dio 15). Za visoko{15}}frekventne PCB-ove, "trakasta" i "mikrostrakasta" geometrija tragova optimizirana je za smanjenje slabljenja signala (gubitak umetanja<0.5 dB/inch at 10 GHz).
Optimizacija distribucijske mreže (PDN).: Dizajniranje PDN niske-impedancije (ciljana impedancija<0.1Ω at operating frequency) to deliver stable power to high-current components. This involves using large copper planes (≥2 oz copper weight) for power and ground, placing decoupling capacitors (0.1μF, 1μF, 10μF) close to IC power pins (distance <3mm) to suppress voltage ripple, and simulating PDN impedance with tools like Cadence PSpice. For AI accelerators and FPGAs, "voltage regulator module (VRM) placement" and "power plane stitching" with vias (density ≥1 via/cm²) ensure uniform power distribution and reduce thermal hotspots.
Toplinska-SI ko-simulacija: Integracija toplinske analize u SI simulacije kako bi se uzela u obzir degradacija signala-ovisna o temperaturi. Kako temperature rastu, povećavaju se dielektrična konstanta PCB supstrata (εr) i tangens gubitka (tanδ), što dovodi do većeg slabljenja signala i preslušavanja. Alati za termalnu-SI ko-simulaciju (npr. Mentor HyperLynx Thermal) predviđaju ove učinke i preporučuju prilagodbe dizajna (npr. dodavanje hladnjaka, povećanje širine traga) za održavanje performansi SI u rasponu radne temperature.
3. DFM za nove tehnologije: fleksibilni PCB-ovi i heterogena integracija
Nove PCBA tehnologije, kao što su fleksibilni PCB (FPC) i heterogena integracija (kombinacija SiP, čipleta i pasivnih komponenti), zahtijevaju specijalizirane DFM pristupe:
Fleksibilni PCB DFM: Projektiranje FPC-a sa zakrivljenim tragovima (minimalni radijus savijanja veći ili jednak 10× FPC debljine) kako bi se spriječilo pucanje tragova tijekom savijanja. Korištenje komponenti s-lepilnom podlogom i ojačanja u područjima visokog-naprezanja (npr. sučelja konektora) povećava mehaničku pouzdanost. DFM alati simuliraju FPC preklapanje i odvijanje kako bi identificirali koncentracije naprezanja, osiguravajući usklađenost sa IPC-2223 fleksibilnim PCB standardima.
Heterogena integracija DFM: Optimiziranje postavljanja čipleta (npr. CPU, GPU, memorija) i SiP (System-in-Package) modula kako bi se smanjila duljina međusobnog povezivanja (smanjenje kašnjenja signala)<1ns) and improve thermal management. Using "interposer" substrates (e.g., silicon, glass) with microbumps (pitch <50μm) enables high-density interconnects between chiplets. DFM analysis verifies the compatibility of assembly processes (e.g., flip-chip bonding, underfill dispensing) and ensures thermal dissipation paths are sufficient for high-power chiplets (power density >50 W/cm²).
Zaključak
Napredni DFM i SI/PI dizajn neophodni su za otključavanje potencijala PCB-a sljedeće-generacije-omogućujući veliku-brzinu, veliku-gustoću i pouzdane elektroničke sustave. Integriranjem DFM načela u ranu fazu dizajna, proizvođači mogu smanjiti proizvodne troškove, skratiti vrijeme-do-tržišta i minimizirati kvarove na terenu. U međuvremenu, vrhunska-analiza SI/PI osigurava učinkovitu isporuku signala i energije, čak i pri ekstremnim frekvencijama i gustoćama snage. Kako se elektronika nastavlja razvijati prema "više funkcionalnosti u manjim oblicima", sinergija između DFM-a i SI/PI ostat će ključna za inovacije u PCBA industriji, pokrećući tehnologije kao što su 6G, autonomna vozila i nosivi medicinski uređaji.
